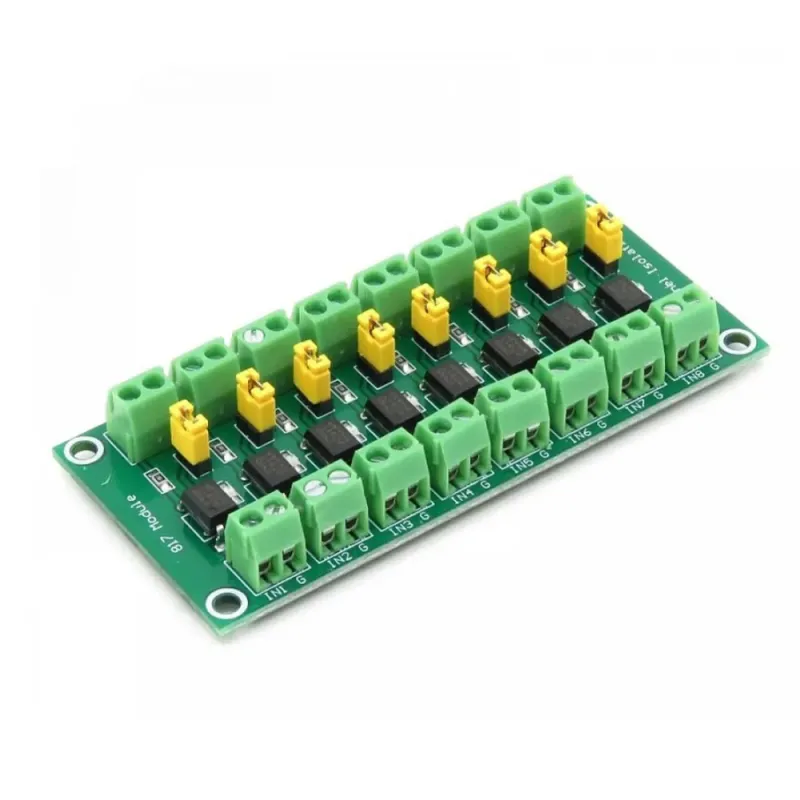

Modul de izolare cu 8 canale cu cuplor optic PC817

Modulul de izolare cu cuplor optic cu 8 canale PC817 utilizează optocuploare PC817 pentru a asigura izolarea electrică între circuitele de intrare și ieșire. Fiecare canal funcționează independent, ceea ce îl face potrivit pentru interfațarea microcontrolerelor cu dispozitive de înaltă tensiune, suprimarea zgomotului de comutare și transmiterea în siguranță a semnalelor în diferite intervale de tensiune.

Caracteristici principale:

• 8 canale independente pentru cuplorul optic PC817 - ideal pentru izolarea mai multor semnale
• Gamă largă de tensiune de intrare: 3,6 V - 24 V CC
• Interval de tensiune de ieșire: 3,6 V - 30 V CC
• Izolare electrică sigură între dispozitivele logice de nivel scăzut și cele de înaltă tensiune
• Mod de ieșire selectabil prin jumper link: nivel înalt sau pull-down
• Interfață ușoară cu microcontrolere, Arduino, controlere logice programabile și alte sisteme digitale

Aplicații:

• Izolarea semnalului de intrare/ieșire pentru microcontrolere
• Interacțiune sigură cu circuite de înaltă tensiune
• Suprimarea zgomotului în sistemele de control industrial
• Conversie și protecție a semnalului
• Comutarea dispozitivelor cu diferite niveluri de tensiune utilizând intrări și ieșiri digitale

Specificații:

• Tensiune de intrare: 3,6V - 24V CC (per canal)
• Tensiune de ieșire: 3,6V - 30V CC (pe canal)
• Tip optocuplor: PC817
• Canale: 8
• Sloturi de montare: 4 sloturi pentru instalare sigură

Note:

• Masarea intrării și a ieșirii este izolată electric.
• Culorile terminalelor pot varia în funcție de disponibilitatea stocului.
• Fiecare canal funcționează independent, permițând controlul tensiunii mixte.
