10K Trimpot RM065: Un indicator de tensiune compact, semi-reglabil

Rezistențele de reglare din seria RM065, cunoscute și sub denumirea de rezistențe de reglare, sunt componente de rezistență mici, reglabile. Acestea sunt de obicei lipite pe plăci cu circuite imprimate și sunt utilizate pentru reglarea fină în circuitele electronice.


Specificații generale

• Tip: Trimpot cu o singură tură
• Stil de montare:Verticală sau orizontală (de obicei verticală)
• Număr de pini:3 pini (2 terminale + 1 ștergător)
• Metodă de ajustare:Reglare superioară sau laterală cu o șurubelniță

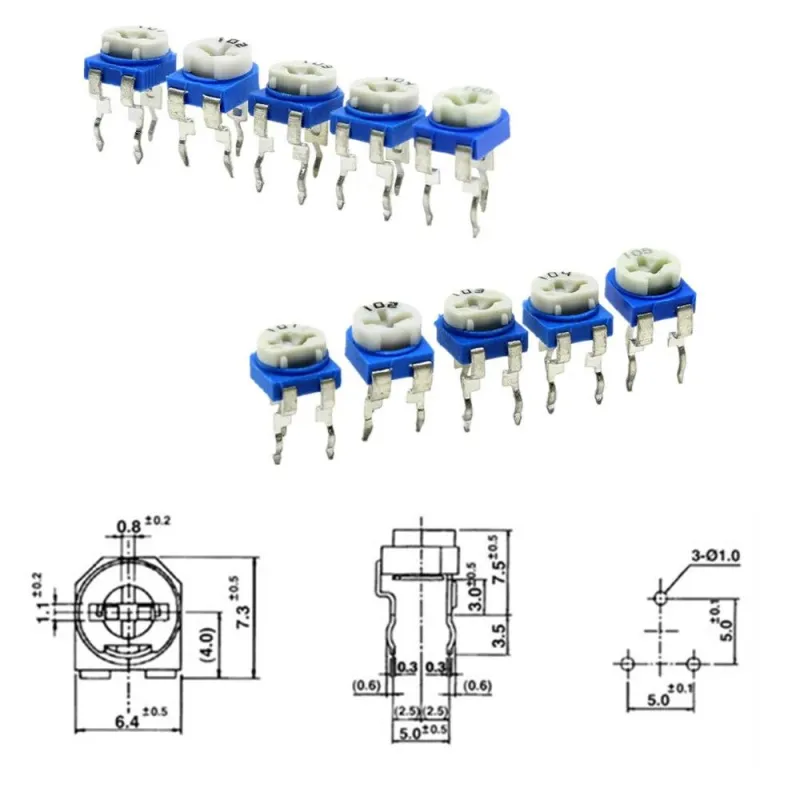

• Dimensiunea corpului:Aproximativ 6 mm x 6 mm
• Putere nominală:De obicei 0,1W – 0,25W
• Interval de rezistență:100 Ω până la 1 MΩ (variază în funcție de model)
• Toleranţă:De obicei ±20%
•

Aplicații comune

• Reglare precisă a tensiunii sau curentului
• Calibrarea senzorului
• Circuite de temporizare (de exemplu, cronometre RC)
• Reglarea referinței de tensiune
• Controlul sensibilității semnalului de intrare

Avantaje

• Dimensiune compactă, economisind spațiu pe placă
• Cost redus și disponibil pe scară largă
• Ideal pentru circuite simple, de putere redusă

Dezavantaje

• Precizie limitată din cauza designului cu o singură tură
• Oxidare potențială în timp la punctele de contact
